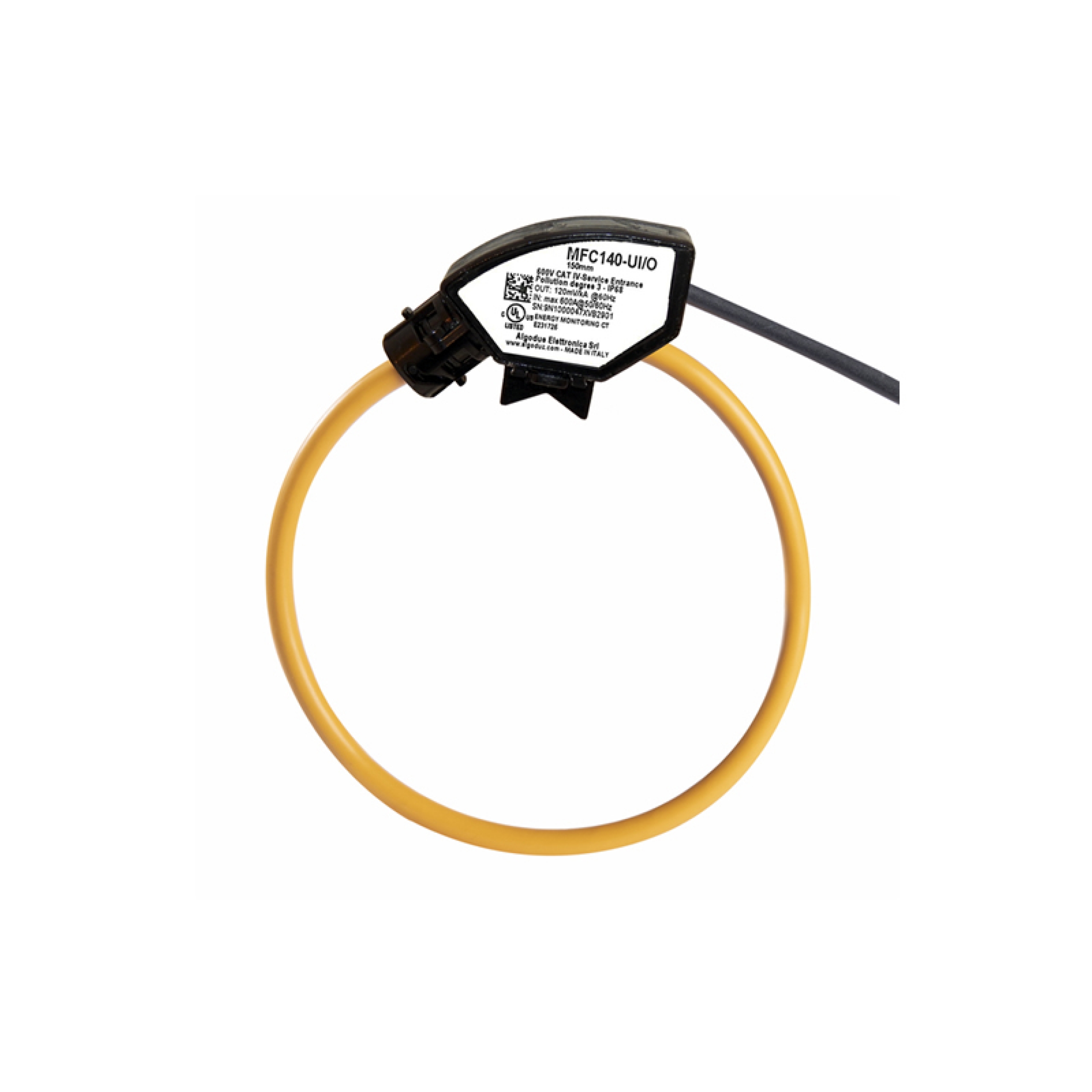

Rogowski Bobini MFC140-UI (7 mm kesit), Rogowski prensibine dayanan esnek bir akım dönüştürücüdür. MFC140-UI bobinleri farklı boyutlarda mevcuttur ve müşterinin tasarımına göre tedarik edilebilir, dolayısıyla boyutu ve/veya ağırlığı nedeniyle geleneksel transdüserlerin uymadığı tüm uygulamalarda kullanılabilir.
MFC140-UI bobini, harici manyetik alanların etkisine karşı bir kalkanla donatılmıştır, bu nedenle düşük akımlardan yüzlerce kA’ya kadar stabil bir ölçüm sağlar.
MFC140-UI ayrıca 90° faz kayması kompanzasyonu ve frekans eşitlemesi için harici cihazlara gerek kalmadan yerleşik entegratörle de sunulabilir. Bu bir avantajdır çünkü kullanım kolaylığı sağlayan harici bir kutu yoktur.

Kategoriler: Enerji İzleme ve Yönetim Sistemleri ZEZ SILKO

Açıklama

Dönüştürücü Bobin uzunluğu: 15 … 50 cm Kordon çapı: 7,2 ±0,2 mm Sabitleme: bayonet tutucu Ağırlık: 150 – 500 g arası Kılıf malzemesi: Polifenilen ve termoplastik elastomer	Entegratörsüz model için elektriksel özellikler Nominal çıkış hızı: 120 mV / kA @ 60 Hz (RMS değerleri) 100 mV / kA @ 50 Hz (RMS değerleri) Maksimum ölçülebilir akım: 15 … 28 cm bobin uzunluğunda 600 A 29 … 28 cm bobin uzunluğunda 2500 A 42 … 50 cm bobin uzunluğunda 5000 A Bobin direnci: 170 … 690 Ω Doğruluk: IEC 61869-10’a göre Sınıf 1-A1 Frekans: 50/60 Hz Maksimum birincil voltaj: 600 V CAT IV, Servis Girişi Kirliliği derece: 3, Kontrolsüz Ortam Yalıtım test voltajı: 7400 VRMS / 5 s	Entegratörlü model için elektriksel özellikler Güç voltajı: 4 … 26 VDC Maksimum tüketim: 5 mADC Nominal çıkış hızı: 333 mV / FS (RMS değerleri) FS modele göre değişir: 200, 250, 600, 1000 A Konumlandırma hatası: Daha iyi Okumanın ±%1’i Frekans: 50/60 Hz Maksimum primer voltaj: 600 V CAT IV, Servis Girişi Kirlilik derecesi: 3, Kontrolsüz Ortam Yalıtım test voltajı: 7400 VRMS / 5 s	Entegratörlü model için bağlantı kablosu Tip: 3 x 24 AWG ekranlı Uzunluk: 3 m. Talep üzerine diğer uzunluklar: 5, 7, 10, 15 m
Entegratörsüz model için bağlantı kablosu Tip: 5 x 24 AWG ekranlı Uzunluk: 3 m. Talep üzerine diğer uzunluklar: 5, 7, 10, 15 m	Çevresel koşullar Koruma derecesi: IP68 Çalışma sıcaklığı: -35 … +75°C 15 … 41 cm bobin uzunluğunda 2500 A’ya kadar -35 … +60°C 42 … 50 cm bobin uzunluğunda 5000 A’ya kadar	Standartlara uygunluk IEC, UL standartları: ANSI/CAN/UL 2808, CSA C22.2 NO. 61010-1-12, IEC 61010-2-032, IEC 61010-1 Ed3, IEC 60529	Sertifikasyon UL sertifikası (görselde belirtilmemiş ancak başlık mevcut)


