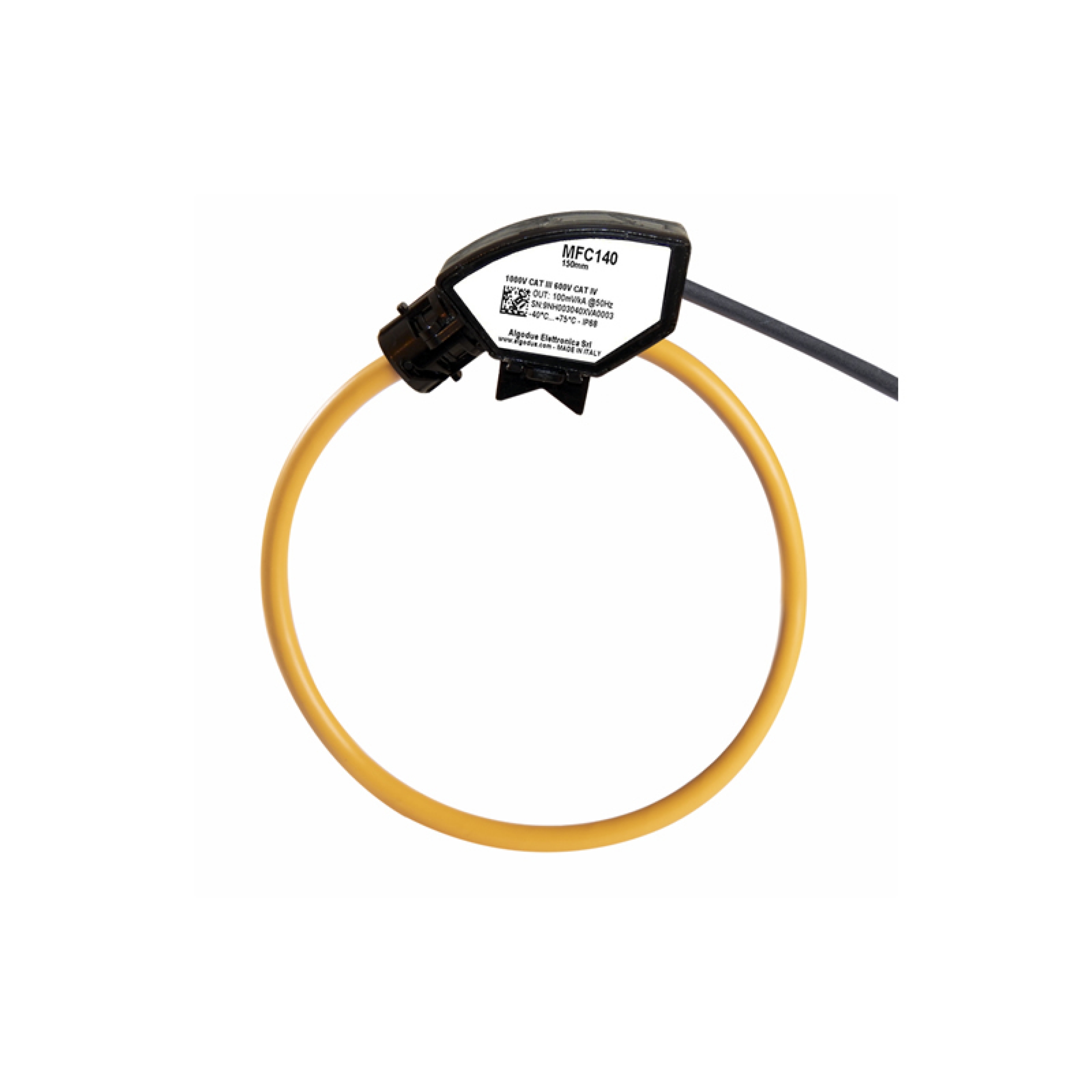

Rogowski Bobini MFC140 (7 mm kesit), Rogowski prensibine dayanan esnek bir akım transdüseridir. MFC140 bobinleri farklı boyutlarda mevcuttur ve müşterinin tasarımına göre tedarik edilebilir, dolayısıyla boyutu ve/veya ağırlığı nedeniyle geleneksel transdüserlerin uymadığı tüm uygulamalarda kullanılabilir.
MFC140 bobini, dış manyetik alanların etkisine karşı bir kalkanla donatılmıştır, bu nedenle düşük akımlardan yüzlerce kA’ya kadar kararlı bir ölçüm sağlar.
MFC140 ayrıca 90° faz kayması kompanzasyonu ve frekans eşitlemesi için harici cihazlara ihtiyaç duymadan yerleşik entegratörle de sunulabilir. Bu bir avantajdır çünkü kullanım kolaylığı sağlayan harici bir kutu yoktur.

Kategoriler: Enerji İzleme ve Yönetim Sistemleri ZEZ SILKO

Açıklama

Dönüştürücü Bobin uzunluğu: 15 … 50 cm Kordon çapı: 7,2 ±0,2 mm Sabitleme: bayonet tutucu Ağırlık: 150 – 500 g arası Kılıf malzemesi: Polifenilen ve termoplastik elastomer	Entegratörsüz model için elektriksel özellikler Nominal çıkış hızı: 100 mV / kA @ 50 Hz (RMS değerleri) Maksimum ölçülebilir akım: 15 … 28 cm bobin uzunluğunda 600 A 29 … 41 cm bobin uzunluğunda 2500 A 42 … 50 cm bobin uzunluğunda 5000 A Bobin direnci: 170 … 690 Ω Doğruluk: IEC 61869-10’a göre Sınıf 1-A1 Frekans: 50/60 Hz Aşırı gerilim kategorisi: 1000 V CAT III, 600 V CAT IV Kirlilik derecesi: 3 Yalıtım test voltajı: 7400 VRMS / 5 saniye	Entegratörlü model için elektriksel özellikler Güç voltajı: 4 … 26 VDC Maksimum tüketim: 5 mADC Nominal çıkış hızı: 333 mV / FS (RMS değerleri) FS modele göre değişir: 200, 250, 600, 1000 A Konumlandırma hatası: Daha iyi Okumanın ±%1’i Frekans: 50/60 Hz Aşırı gerilim kategorisi: 1000 V CAT III, 600 V CAT IV Kirlilik derecesi: 3 Yalıtım test voltajı: 7400 VRMS / 5 s	Entegratörlü model için bağlantı kablosu Tip: 5 x 22 AWG ekranlı Uzunluk: 3 m. Talep üzerine diğer uzunluklar: 5, 7, 10, 15 m
Entegratörsüz model için bağlantı kablosu Tip: 3 x 22 AWG ekranlı Uzunluk: 3 m. Talep üzerine diğer uzunluklar: 5, 7, 10, 15 m	Çevresel koşullar Koruma derecesi: IP68 Çalışma sıcaklığı: -40 … +75°C 15 … 41 cm bobin uzunluğunda 2500 A’e kadar -40 … +60°C 42 … 50 cm bobin uzunluğunda 5000 A’ya kadar	Standartlara uygunluk IEC standartları: IEC 61010-1, IEC 61010-2-032, IEC 60529


